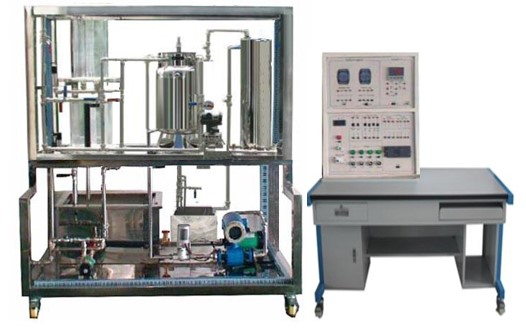

HYGCK-3B型化工儀表維修工競技實訓裝置
一、概述
儀器儀表維修工實訓裝置需以《化工儀表維修工職業標準》、《自動化儀表安裝工質量檢驗評定標準》為依據，根據《自動化儀表安裝工質量檢驗評定標準》為依據《熱工測量參數及儀表》、《熱工儀表及自動裝置》、《熱工測量》、《熱工過程自動調節》、《熱力過程自動化》、《化工測量及儀表》、《檢測技術及儀表》、《熱工自動化及儀表》、《過程控制》等課程的配套實踐課，兼顧大型企業培訓技術人才的需求及中、小企業提高儀表工素質的需要而建設。
二、實訓范圍
核電、軍工、化工、石油、冶金、制藥、電力、輕工紡織等行業生產過程自動化儀表等相關專業技術工種，生產過程自動化儀表等相關專業的化工儀表維修工、熱工儀表維修工、化工分析儀表維修工的常用基礎知識、常用圖形符號與儀表安裝、常用儀器與工具、自動檢測傳感器及儀表、過程分析儀、顯示儀表、執行器、安全儀表系統、調節控制裝置和過程控制系統等技能實訓，自動化儀表安裝工的接線及安裝測試規范。自動控制技術及電氣自動化等專業當前企業常用的有關儀表維修等知識培訓。
培養目標：以 掌握必用知識，面向一線崗位工種為出發點。理論知識以夠用、適用為度，并盡量以理論實踐相結合的形式給出，以典型知識點或儀表引導相關知識。針對于儀表維修工崗位技能的培養，側重技術工人在本崗位的實際需要，注重維修工實際操作技能的有關知識，突出技能的形成與提高突出，實際操作能力，突出面向實踐技能的特點。
實訓裝置既要能夠掌握有關化工儀表及自動化的基本知識，對有關儀表的安裝、調試/校驗及使用能掌握，并對化工生產中如何進行液位、溫度、壓力和流量等參數的自動化控制有基本的認識，即可面向核電、軍工項目，又可面向火電廠、熱電廠、化工、冶金等行業的大、中型企業，從事熱工儀表及自動裝置的安裝、維護與調試、工業自動化儀表維修及計算機控制系統的操作及維護等工作。
二、設備功能
1、流程工業自動化系統中一次檢測傳感執行器的拆裝及使用操作實驗。
2、流程工業自動化系統中二次儀表的認識及使用操作實驗。
3、流程工業自動化系統中簡單控制系統的組成及認識及使用操作實驗。
4、能實現典型連鎖實驗。
5、通過對自動化儀表自動控制實訓對象系統配套的體現企業過程自動化廣泛采用的典型控制硬件系統、控制軟件的使用操作。了解掌握現代控制系統的體系及方法。
6、可對壓力儀表進行校驗維修與校驗培訓。
7、可對溫度儀表進行維修和培訓。
8、可對氣動薄膜控制閥進行拆裝與調校培訓。
三、實驗裝置要求
裝置需采用開放式設計，將檢測傳感執行裝置和二次儀表有機融合為一個系統，便以受訓人員在線和離線的儀表安裝、接線、校驗，接線方式需采用開放式端子排方式。配套的檢測傳感裝置既能離線測試及校驗，又能在線組成系測試及校驗統；檢測傳感裝置安裝方式需便以拆裝。
1、布局情景性：實驗平臺按儀表控制屏式樣加裝相關盤裝儀表，配合現場儀表與現場信號裝置。
2、操作靈活與開放性：各類信號源、儀表無固定線路連接，實驗中根據實驗項目、目的，按實際要求選用、連接。
3、實驗工程性：各類信號源、儀表均由端子排引線，實驗中通過端子接線形式構建所需裝置、線路及信號回路。
4、實驗項目及內容多樣性：實驗設備包括顯示、控制、操作、執行、變送、測量、安全及報警等多種類儀表。
5、實驗安全性：裝置具有接地保護、漏電保護（漏電保護空氣開關、電壓型漏電保護器、電流型漏電保護器）功能，安全性符合相關的國標標準。 產品系列：
