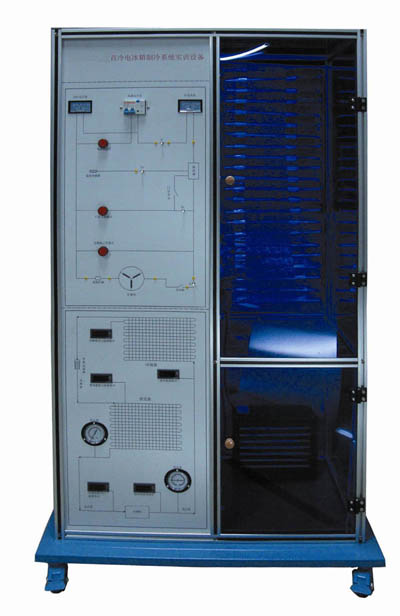

HY-9920FB 電冰箱制冷系統實訓考核裝置（風冷）
一、產品概述
電冰箱制冷系統實訓考核裝置”是按照職業教育的教學和實訓要求而研制的。培養掌握電冰箱與制冷技術專業理論知識和專業實踐技能，從事電冰箱、制冷設備及系統的安裝調試、技術升級、改造設計、維護管理等方面的技能應用型人才。適合高職院校、職業學校的《制冷技術》、《制冷流體機械》、《家用制冷設備原理與維修》、《冷庫與冷藏技術》、《制冷設備維修工（初級、中級）》等課程的教學實訓。
二、實訓項目
任務一、銅管的加工制作
1.銅管按照一定尺寸的截取
2.不同型號銅管喇叭口以及杯形口的制作
3.銅管件的焊接
任務二、制冷系統氣密性的檢查
1.向制冷循環系統中加注氮氣
2.用肥皂水檢查制冷系統各個接口是否漏氣并記錄壓力
3.保壓24小時后再次檢查壓力情況
任務三、制冷系統抽真空及充注制冷劑
1.向真空泵中加入專用油
2.利用真空泵、雙表修理閥以及三色加液管抽真空
3.向制冷系統中加入制冷劑
任務四、電冰箱制冷系統運行工況調試
1.電冰箱制冷系統吸氣管結霜調試
2.電冰箱制冷系統冷藏室不制冷調試
任務五、電冰箱制冷系統故障排除
1.電冰箱臟堵故障排除
2.電冰箱冰堵故障排除
三、系統特點
1.實訓裝置采用真實的風直冷雙門電冰箱系統，直觀展示了風直冷雙門電冰箱的系統結構、工作原理，可以清楚的看到其制冷循環的系統結構，使學生能夠了解和掌握風直冷冰箱制冷系統的結構原理及維修技能。
2.配套有大型的制冷教學面板，該面板上繪制有風直冷電冰箱制冷系統流程圖，學生可以清楚的知道制冷劑在制冷系統中的各種狀態之間的轉化，有利于學生對其工作原理的理解和制冷系統工作過程的掌握，交互性強，使學生能夠很容易地掌握各種制冷系統的相關技術知識。
3.采用流程圖加測量?jì)x表的方式，可以直接顯示各測量?jì)x表所測點的位置，學生可以更加直觀地了解制冷系統運行數據變化情況。
4.可設置模擬故障，在制冷系統中設置故障點后，學生通過對故障現象及各測量點的溫度、壓力數值變化的綜合分析來判定故障點的位置以及故障的形成原因。有利于開展技能鑒定、考核工作。
四、技術性能
1.輸入電源：?jiǎn)蜗嗳�(xiàn)～220V±10% 50Hz
2.裝置容量：＜0.4kVA
3.外形尺寸：1200mm×600mm×1700mm
4.制冷劑類型：R600a
5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
五、系統配置
1.實訓柜：采用鋁型材結構底架，鋁型材及鋁塑板拼合框架結構。
2.制冷系統1套。
3.交流電壓表1只：測量范圍0～250V,精度1.5級，用于監測電源電壓。
4.交流電流表1只：測量范圍0～1A,精度1.5級,用于觀測系統啟動電流及正常工作電流。
5.智能溫度表5只：采用PT100傳感器，測量壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、壓縮機吸氣口溫度以及環境溫度。
6.真空壓力表3只：測量范圍為-0.1～0.9MPa,可顯示系統低壓側、高壓側及冷凝后的壓力。
7.可調節連接式手閥5只，安裝于實訓臺的后面，用來設置制冷系統的臟堵或冰堵故障，配合儲液罐可以設置制冷系統中制冷劑泄漏或者制冷劑過多故障。
8.風直冷電冰箱制冷系統流程圖1套：印有制冷系統流程圖，并設有相應的測量?jì)x表。
9.電流型漏電保護裝置1套：漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
