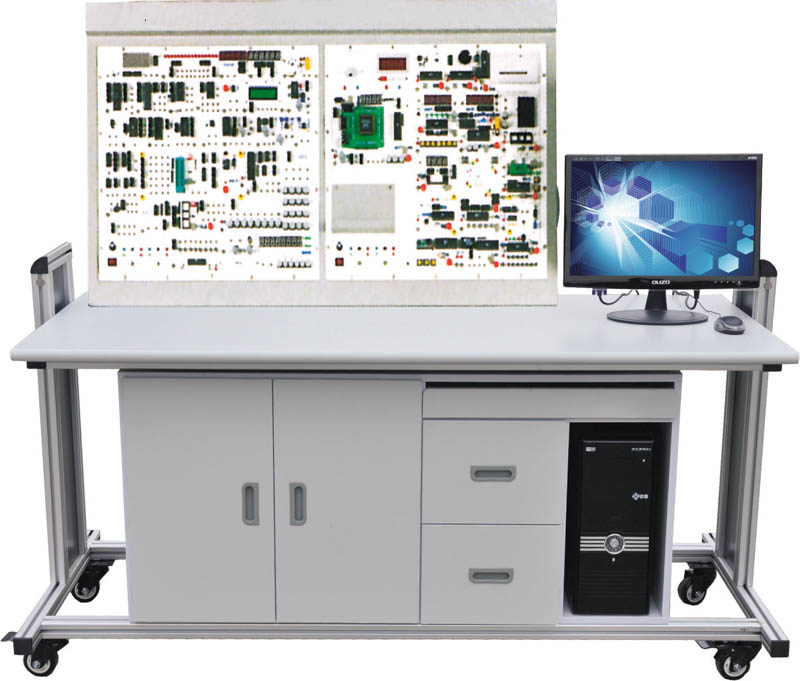

HY-5500型單片機開發綜合實驗裝置
單片機開發綜合實驗裝置由控制屏、實驗桌組成,通過本實驗臺可完成單片機的接口擴展、數據采集、數據顯示、鍵盤控制、定時器、打印機接口等實驗,配備有仿真器。實驗模塊豐富,實驗功能強大。
設有電流型漏電保護器,控制屏若有漏電現象,漏電流超過一定值,即切斷電源,對人身安全起到一定的保護。

一、本實驗臺包含的實驗模塊
1 .單脈沖發生電路(復位電路)
2 . 8 位邏輯電平輸出
3 .單路和多路( 8 位)發光二極管電路
4 .揚聲器驅動電路
5 .撥碼盤輸入電路
6 .繼電器驅動電路
7 . 74LS245 讀入數據電路
8 . 74LS273 讀出數據電路
9 . PWM 轉換電壓電路
10 .串行轉換并行電路
11 .并行轉換串行電路
12 .查詢式鍵盤
13 .陣列式鍵盤
14 . 5LED 靜態顯示(串行)電路
15 . 6LED 動態顯示(掃描)電路
16 . 8155 與單片機接口電路
17 . 8255 與單片機接口電路
18 . 8253 與單片機接口電路
19 . DAC0832 與單片機接口電路
20 . ADC0809 與單片機接口電路
21 . MC14433 與單片機接口電路
22 .單片機的 RS -232C 總線接口
23 .單片機的 Centronics( 追小應用系統 ) 總線接口
24 . 93C 46 串行 EEPROM 與單片機接口電路
25 . EEPROM 的外部程序存儲器擴展電路
26 . SRAM 的外部數據存儲器擴展電路
27 .汽車轉彎信號燈實驗電路
28 .五相步進電機演示實驗電路
29 .溫度傳感器電路
|
30 .溫度過程控制實驗電路
31 .簡易數字頻率計實驗電路
32 .低頻信號發生器
33 .指針式直流電壓表
34 .數字式直流電壓表
35 .通用編程器 (EPROM 、 89C 51 燒錄器 )
36 . MP-A16-8 微型針式打印機
37 .仿真器
38 .兩組 ±5V 、 ±12V 直流穩壓電源
39 .字符型液晶顯示屏控制電路
40 . 16 位邏輯電平顯示電路
41 . LED16*8 點陣電路
42 . 8279 鍵盤顯示接口電路
43 . V/F 轉換接口電路
44 . F/V 轉換接口電路
45 . Flash ROM 外部存儲器擴展電路
46 .看門狗實驗電路
47 .五功能邏輯筆實驗電路
48 .十字路口交通燈控制電路
49 .直流電機驅動調速電路(實物)
50 .步進電機驅動電路(實物)
51 . IC 卡及接口電路
52 .實時時鐘 / 日歷控制電路
53 .語音芯片控制電路
54 . 8251 接口電路
55 . I 2C 總線接口電路
56 . RS232 轉 RS485 電路
57 . USB 接口電路
58 .單片機與 CPLD 實驗電路
|
二、實驗項目
( 一 ) 軟件實驗
1 .存儲器塊清零
2 .二進制到 BCD 碼轉換
3 .二進制到 ASCII 碼轉換
4 .程序跳轉表
5 .內存塊移動
6 .數據排序
( 二 ) 硬件基礎實驗
7 . P1 口輸入、輸出實驗
8 .繼電器控制實驗
9 .用 74LS245 讀入數據
10 .用 74LS273 輸出數據
11 .串行數轉換并行數
12 .并行數轉換串行數
13 . PWM 轉換電壓實驗
14 .音頻控制實驗
15 . 8255 輸入、輸出實驗
16 . 8155 輸入、輸出實驗
17 . 5LED 靜態串行顯示實驗
18 . 6LED 動態掃描顯示實驗
19 .查詢式鍵盤實驗
20 .陣列式鍵盤實驗
21 .計數器實驗
22 .定時器實驗
23 . 8253 定時器實驗
24 .外部中斷實驗
25 .串行口通訊實驗
26 . ADC0809 模數轉換實驗
27 . DAC0832 數模轉換實驗
28 . MC14433 模數轉換實驗
|
29 . EEPROM 外部程序存儲器實驗
30 . SRAM 外部數據存儲器擴展實驗
31 . 93C 46 串行 EEPROM 數據讀寫
32 .電子時鐘實驗
33 .電子琴模擬實驗
34 .打印機控制實驗
35 .汽車轉彎信號燈控制實驗
36 .溫度傳感器模擬實驗
37 .溫度過程控制模擬實驗
38 .步進電機模擬實驗
39 .計算器實驗
40 .數字頻率計實驗
41 . V/F 轉換實驗
42 . F/V 轉換實驗
43 . LED 點陣顯示實驗
44 .字符液晶顯示屏控制實驗
45 . 8279 鍵盤掃描顯示實驗
46 .看門狗實驗
47 . 8251 串行口擴展通訊實驗
48 . I 2C 總線讀寫實驗
99 . RS232 轉 RS485 實驗
50 . USB 接口實驗
51 .十字路口交通燈控制實驗
52 .五功能邏輯筆實驗實驗
53 .直流電機驅動調速實驗(實物)
54 .步進電機驅動實驗(實物)
55 . IC 卡讀寫實驗
56 .實時時鐘 / 日歷控制實驗
57 .語音芯片控制實驗
58 .單片機與 CPLD 綜合實驗
|
三、實驗桌:
為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板;左右設有兩個大抽屜(帶鎖),用于放置工具及資料,電腦桌聯體設計,造型美觀大方。
