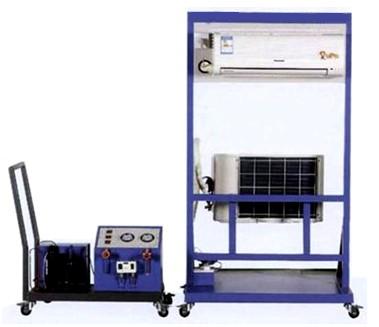

HYKTAZ-1空調安裝調試實訓裝置 一、概述
“空調安裝調試考核裝置”采用鐵質框架作為實訓平臺，外型美觀大方。支架結構方便移動安裝，主要是家用分體式空調的安裝、維修、調試等實訓操作提供一個很好的平臺。本裝置配有制冷劑回收設備，可對空調機中的制冷劑進行回收，回收的制冷劑可反復使用，這樣不但可以有效的節約成本而且可以保護環境�？照{安裝調試考核裝置還配有便攜式焊炬，制冷工基本的維修工具，可使學生學習維修工具的使用和操作方法�？照{安裝調試考核裝置使學生在走出學校后能真正學到實用的維修技能。本裝置適合制冷相關專業的初、中級技能實訓考核與鑒定。
二、功能、結構及特點
1、采用可移動框架作為實訓平臺底部安裝有萬向輪方便移動。
2、學習掌握空調制冷技術理論知識與專業實踐技能
3、空調安裝調試考核裝置應能滿足職業院校的制冷技術、制冷流體機械、制冷設備原理與維修實訓。培養學生掌握空調和制冷技術專業理論知識與專業實踐技能，能強化學生對空調制冷系統安裝、電氣接線、工況調試、故障診斷與維修以及制冷工具的使用等綜合職業能力。
4、空調安裝調試考核裝置應采用模塊化設計，電氣系統和管路系統獨立分開。學生可根據4電氣原理圖進行接線、測試和運行等操作。管路系統部分可對學生進行管路的設計安裝、壓力檢漏、抽真空以及充注制冷劑的培訓，增強學生的實際動手能力。
5、空調安裝調試考核裝置能直觀展示空調制冷系統結構、工作原理，可以清楚的看到制冷循環系統的所有實物部件，方便于教學演示講解及學生對知識的理解和掌握。
三、使用條件
1、電源電壓：220V±10﹪ 50HZ
2、低壓壓力：0.4～0.6MPA 高壓壓力1.4～2.0 MPA
3、電流：5A 制冷劑：R22
4、尺寸：800*900*1700MM
5、保護：具有過流、過壓、漏電等保護措施，符合國家相關標準。
四、可完成的實訓項目
1、空調器的安裝調試
2、制冷維修工具的使用和操作方法。
3、銅管焊接技術實訓
4、喇叭口，杯型口擴充方法
5、系統抽真空實訓
6、系統保壓實訓
7、系統檢漏實訓
8、制冷劑回收技術實訓
9、空調器運行調試技術實訓
10、空調工作原理介紹
11、空調系統故障檢測及排故維修
