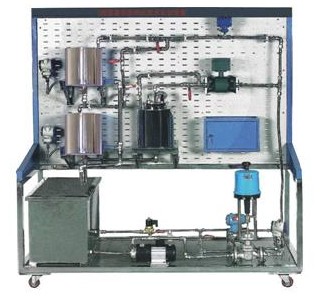

HYGCK-01B過程裝備安裝調試技能實訓裝置 一、產品概述
過程裝備安裝調試技能實訓裝置的生產過程自動化儀表控制技術，廣泛應用于化工、石油、冶金、電力、建筑、陶瓷、制藥、輕紡和食品等行業。隨著科學技術的發展，對自動化儀表過程裝備的安裝與調試提出了更高的要求。本實訓裝置主要能完成液位、壓力、流量、溫度傳感器、變送器、管道閥門以及動力系統等安裝和調試操作的技能實訓。
1.檢測儀表安裝
儀表安裝施工人員，不僅要掌握各類儀表基本工作原理、校準和調整方法，還應該懂得自動化儀表工程安裝施工規范、施工程序。學會(huì )看施工圖，掌握安裝技能。同時還要具備鉗工、管工、電工、焊工等工種的一般工藝知識和技能，懂得安全施工常識，牢記安全施工重要性，嚴格按施工圖、施工規范施工，使自動化工程安全可靠、測量準確、維修方便、整齊美觀。
2.檢測儀表調試
儀表調試人員不僅要了解和熟悉被檢控對象的狀況和儀表工作的環境，還要熟悉和掌握儀表結構、工作原理及性能。不斷總結和積累儀表調試經驗，保證生產安全、優質、高效正常運行。
3.管道閥門以及動力系統的安裝調試
管道閥門以及動力系統的安裝是進行儀表安裝和調試的基礎，是更好地鍛煉學生動手能力的環節，也是其他檢測儀表運行的必經階段。
綜合上述三方面，在設計思想上，以實際安裝調試技能為主，著重培養學生的動手能力。
本實訓裝置完全滿足《自動化裝置安裝與調試》、《過程儀表安裝與維護》以及《儀表維修工操作實訓》等課程實訓教學的需要。主要培養面向自動化、建筑、化工、冶金等行業的大、中型企業，從事自動化儀表的安裝、維護、調試以及工業自動化儀表維修等工作的技術工人。
二、系統特點
1.實訓對象敞開式結構設計，直觀性強，便于理解
2.所選用的儀器儀表的參數和特性符合系統的設計要求，實訓效果要求
3.儀器儀表的可拆裝性，加深了學生對工程儀器儀表的理解，尤其對儀器的工作原理的理解
4.實訓裝置通過帶快速接頭的軟管自由連接和設計，不僅鍛煉了學生的動手能力，也使學生對系統有了深刻的認識。
三、技術性能
1.輸入電壓：?jiǎn)蜗嗳�(xiàn)～220V±10％ 50Hz
2.裝置容量：≤3kVA
3.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
4.整體尺寸：179cm×75cm×178cm
四、系統組成
被控對象（不銹鋼框架）：
1.動力系統：1套
2.水箱：2套
3.鍋爐：1套
4.儲水箱：1套
5.液位：2路壓力變送器進行水箱液位檢測
6.流量：采用渦輪流量計和電磁流量計對管道流量檢測
7.壓力：電容式差壓變送器測量電動閥兩端的壓力
8.溫度：采用PT100進行溫度檢測
9.電動調節閥：1個，通過改變閥門大小來控制管路流量大�。ǹ刂葡到y中的變頻器同樣可以對管路
流量大小進行控制，電動調節閥與變頻器可任選其中一種作為控制流量的執行器，也可以?xún)煞N均選）
10.管路：軟管和管道若干
11.閥門：若
五、實訓項目
1.實訓裝置的結構組成和系統認識
2.傳感器工作原理的認識
(1)壓力變送器的工作原理認識
(2)渦輪流量計的工作原理認識
(3)電磁流量計的工作原理認識
(4)差壓變送器的工作原理認識
(5)PT100熱電阻的工作原理認識
3.傳感器安裝調試技能實訓
(1)壓力變送器的安裝調試
(2)渦輪流量計的安裝調試
(3)電磁流量計的安裝調試
(4)差壓變送器的安裝調試
(5)PT100熱電阻的安裝調試
