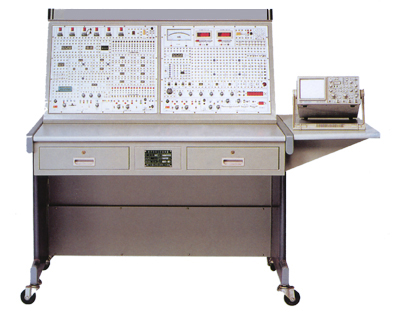

HYDZ-501B型數字電子路實驗裝置
數電電子電路實驗裝置是依據數字電子技術、EDA 技術及其應用教學實驗大綱的要求，及各高等院校對該教學實驗設備的需求和建議，由本公司開發的新一代實驗裝置。
本裝置能對上述課程的全部實驗項目和課程設計進行實驗操作，完全符合實驗教學大綱的要求，同時為高層次的數字系統的設計開發實驗及教師、研究生開發新實驗和進行科學研究提供良好的工作條件。
本裝置特別適用于現有院校 數字電子實驗室的更新改造；為職業學院、中專、職校等新建或擴建實驗室，迅速開設實驗課提供了要求的實驗設備。
一、技術性能
1 、輸入電源：?jiǎn)蜗嗳�(xiàn) 220V±10% 50Hz
2 、工作環境：溫度 -10 ℃ ～ + 40 ℃ 相對濕度＜ 85%( 25 ℃ ) 海拔＜ 4000m
3 、裝置容量：＜ 200VA
4 、外形尺寸： 155×80× 123cm
二、裝置的配備
本裝置主要由實驗控制屏和實驗桌兩部分組成。實驗控制屏由 兩套數電功能板 組成 ，可以同時開設兩組數電實驗。 主要功能組成如下 :
直流穩壓電源壓電源 :±5V/1A 兩路 ;0.0 ～ 18V/0.75A 連續可調兩路 ( 通過適當的連接 , 可得到 0 ～ ±18V 及 0 ～ 36V 連續可調電源 ),+5V 電源還設有短路報警、指示功能，以上電源均有短路軟截止自動恢復保護功能。
脈沖信號源：計數脈沖源 0.5Hz ～ 300kHz 分檔連續可調；輸出四路 BCD 碼基頻、二十分頻、四分頻、八分頻，基頻輸出頻率分 1Hz 、 1kHz 、 20kHz 三檔粗調，每檔附近又可進行細調；正負各兩路輸出的單次脈沖源。
提供五功能邏輯筆、 LED 發光二極管報警指示燈電路、共陰數碼管一只、蜂鳴器報警指示、十六位開關電平輸出、十六位邏輯電平輸入指示、十六進制譯碼顯示器（六位）、撥碼盤、復位按鈕、楊聲器、音樂(lè )片及電位器等。
還設有高可靠圓腳集成塊插座（ 40P2 只、 28P1 只、 24P1 只、 16P5 只、 14P6 只、 8P2 只）及鍍銀長紫銅管等，供插各種集成塊及器件等。
數電實驗功能板設有可裝、卸固定線路實驗小板的插座四只，可選購數字 EDA 下載板。
三、實驗項目：
本裝置提供數電實驗指導書，具有相當的深度和廣度，各級各類學�？筛鶕约航虒W(xué)的需要進行選擇，還可以結合自己的需要進行改寫、擴充及開發其它新的實驗項目。
1. 晶體管開關特性、限幅器與鉗位器
2.TTL 集成邏輯門的邏輯功能與參數測試
3.CMOS 集成邏輯門的邏輯功能與參數測試
4. 集成邏輯電路的連接和驅動
5. 組合邏輯電路的設計與測試
6. 譯碼器及其應用
7. 數據選擇器及其應用
8. 觸發器及其應用
9. 計數器及其應用
10. 移位寄存器及其應用
11. 脈沖分配器及其應用
12. 使用門電路產生脈沖信號 —— 自激多諧振蕩器
13. 單穩態觸發器與施密特觸發器 —— 脈沖延時與波形整形電路
14.555 時基電路及其應用
15.D/A 、 A/D 轉換器
16. 智力競賽搶答裝置 —— 綜合性實驗
17. 電子秒表 —— 綜合性實驗
18. 三位半直流數字電壓表 —— 綜合性實驗
19. 數字頻率計 —— 綜合性實驗
20. 拔河游戲機 —— 趣味性、綜合性實驗
21. 隨機存取存儲器 2114A 及其應用 —— 綜合性實驗
22. 在系統可編程數字器件設計實驗（配 Lattice 公司 4128V 下載板）
