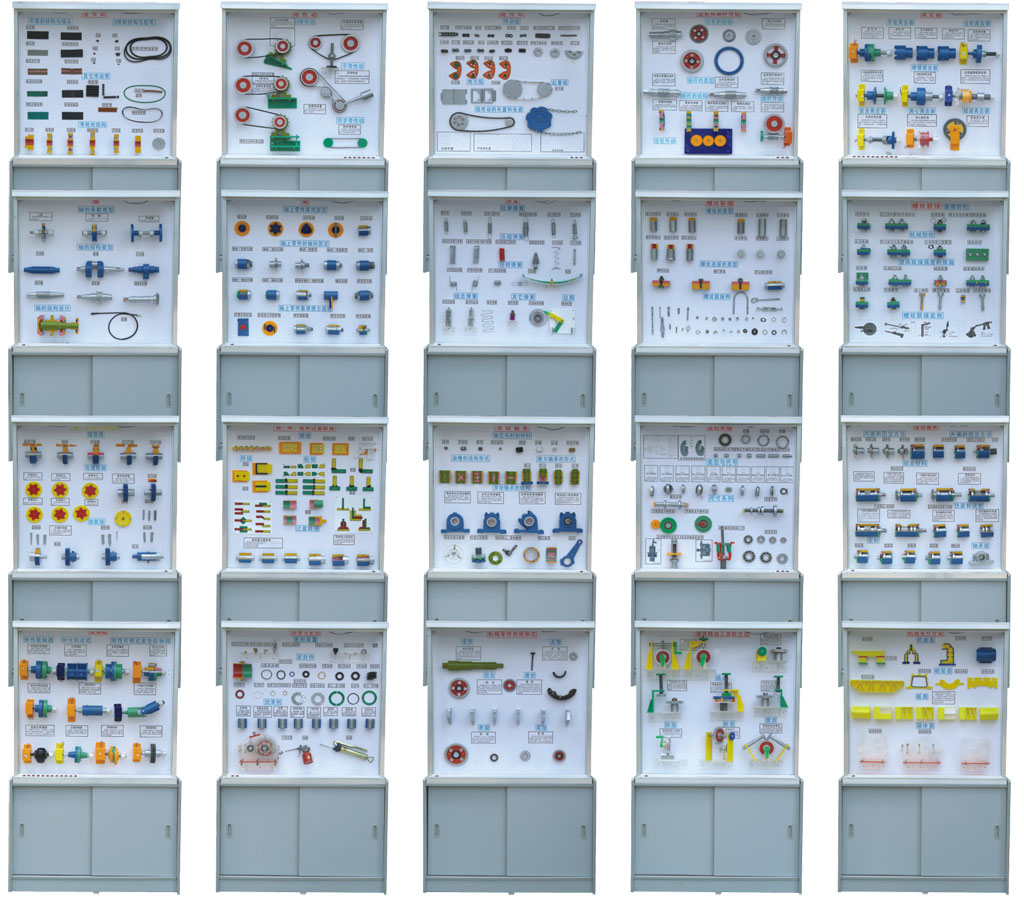

《機械制圖》陳列柜是根據大、中專院校、技校、職業學校的教材而設置的教學實驗室設備,目的是使學生加強對《機械制圖》的認識。本陳列柜主要包括零件的標準要素,常用標準件和標準部件及其標準數據,作圖方法和步驟以及圖樣等進行陳列,對機械專業的學生的理論學習,使用范圍等增強認識、加深理解,是機械專業學校提高教學質量的要求的機械陳列柜設備。本陳列柜共分16個柜,每個柜有每個柜的特點。
機械制圖陳列柜規格 :1200 × 400 × 1800mm
序號和名稱 |
陳 列 柜 內 容 |
弟一柜
制圖基本知識與工具 |
前言、圖紙幅面尺寸、圖框格式、規定比例、標準字體、鉛筆、帶橡皮擦的鉛筆、圓形量角器、比例尺、幾何板、橡皮擦、大圓錐、小圓錐、三角尺(2種)、扁尺(2種) |
第二柜
點、直線、平面的投影 |
點在V、H、W面體系中的投影、投影面平行線(3件)、平面投影的特性(3件)、中心投影法、正投影法、斜投影法、投影面平行面的投影圖例(3件)、一般位置直線、作線段AB3:2的分點C |
第三柜
點、直線、平面的相對位置 |
兩點的相對位置、平行兩直線的投影位置、交叉的兩直線位置、一般位置直線的投影圖、用輔助線法求直線與平面的貫穿點、利用投影的積聚性求兩平面的交線、處于投影面平行面位置的跡線平面(3件) |
第四柜
投影變換 |
換面法投影、一般位置直線變換成投影面垂直線、一般位置直線變換成V面的平行線、變換V面對點的投影變換、變換H面對點的投影變換、一般位置平面變換成投影面垂直面、二次換面法、求點到直線 的距離、求兩平行面的夾角 |
第五柜
曲面與曲線 |
斜置的圓柱、斜圓柱、左上角有四分之一圓柱槽的四棱柱、斜置的圓錐、斜圓錐、上下倒置的圓臺、有半個圓臺槽的半圓柱、有半球槽的圓柱體、組合回轉體示例一、組合回轉體示例二、頂尖、圓環、圓柱中間開槽、斜切圓柱、球的截交線、圓柱截交線、球面的水平投影的轉向輪廓線、圓錐與平面的截交線的投影、雙曲拋物面、單葉回轉雙曲面( 2 件)、柱狀面、錐狀面 |
第六柜
截交相貫 |
圓柱的兩側切片、圓柱的中間開槽、圓柱管的兩側切片、圓柱管的中間開槽、半圓球中間切槽、三棱錐的投影、圓柱與圓臺的相貫線 |
第七柜
相貫線 |
兩圓柱正交相貫的兩種情況(3件)、作圓柱圓錐的相貫線、圓柱與圓錐相貫(3件)、圓柱穿孔的相貫線(軸上圓柱孔、不等徑圓柱孔、等徑圓柱孔)、圓臺與半球的相貫線、相貫線的特殊情況(3件) |
第八柜
表面交線 |
正六棱柱投影、圓柱的投影、圓錐的投影、圓球的投影、三棱錐表面投影、半圓球凹槽投影、圓錐表面取點、圓錐截交線投影、立體表面交線實例模型( 10 件) |
第九柜
組合體 |
組合體的組合形式、組合體的分類(切割型、疊加型、綜合型)、組合體( 7 件)、看組合體視圖( 9 件) |
第十柜
機件表達方法 |
視圖( 3 件)、剖面( 2 件)、簡化畫法( 2 件)、剖視(局部剖視、階梯剖、聯桿的旋轉剖、剖視圖、半剖視圖、盤蓋旋轉剖、剖視圖) |
第十一柜
零件圖概述 |
跟刀架、手輪、端蓋、蝸輪減速箱、端蓋、支架、閥蓋、搖臂等 |
第十二柜
零件圖、齒輪、鍵、彈簧 |
鍵的形式(普通平鍵、半圓鍵、鉤頭楔鍵、花鍵)、零件圖(箱體、彎臂、法蘭、支架)、常用齒輪傳動(圓柱齒輪、錐齒輪、蝸桿與蝸輪)、彈簧(壓縮彈簧、拉伸彈簧、扭轉彈簧、錐形彈簧) |
第十三柜
裝配圖表達方法 |
三星齒輪傳動機構、折角閥、滑動軸承、銑刀頭、機用虎鉗 |
第十四柜
裝配圖讀圖 |
齒輪油泵、銑床尾座、車床尾架、減速箱 |
第 十五柜
標準件及其它 |
常用標準螺紋(三角形、梯形、鋸齒形、圓柱管螺紋、單線螺紋、雙線螺紋、雙頭螺柱聯接、螺栓聯接、常用的螺紋緊固件:開槽盤頭螺釘、內六角圓柱頭螺釘、十字槽沉頭螺釘、開槽錐端緊定螺釘、六角頭螺栓、雙頭螺柱、 I 型六角螺母、六角開槽螺母、平墊圈、彈簧墊圈)、軸承(單列向心球軸承、圓錐滾子軸承、推力球軸承)、焊接件、焊接接頭形式(對接接頭、 T 型接頭、角接接頭、搭接接頭)、展開圖(正圓錐的展開圖、直角彎頭展開) |
第 十六柜
習題集模型 |
本習題集模型由支架、軸承蓋等若干件模型組成 |
