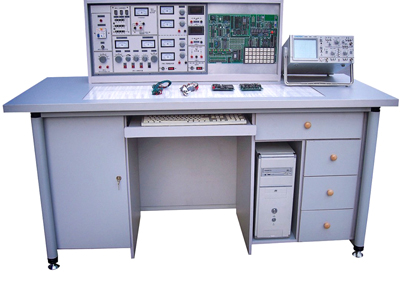

HY-3000型數電模電、單片機實驗開發系統綜合實驗室設備
● 產品概述：
TSC－51/88/196單片機實驗開發系統主要用于大中專、本科、碩士研究生單片機原理及應用課程的教學實驗，同時兼顧了科研開發的需要。它集實驗和開發為一體，容51/88/196于一身。為適合基礎教學的需要，增添了數字電路、模擬電子技術實驗。這一嶄新的系統實現了專業基礎課(模擬、數字電路)、專業課(單片機實驗)、科研開發的三合一，做到一機多用，大大節省實驗室，節省管理人員，節省資金。配合本設備，我們特為教師提供《TSC51/88/196教師用實驗指導書》、《TSC51/88/196學生用實驗指導書》，供教師參考，減輕了教師備課和輔導實驗的工作量。
● 功能與結構：
一、實驗臺部分：
1、電源
1.1電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組：低壓交流電壓3-24V分七檔可調，輸出電流1.5A。
B組：二組互相獨立的0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
C組：低壓直流穩壓電源，電壓+5V，+14V。
D組：?jiǎn)蜗嗍须娸敵�，供用�?hù)自備儀器使用。
2、函數發生器
2.1波形：輸出正弦波、三角波、方波。
2.2頻率范圍:5Hz-550KHz，有頻率表指示。
3、七段譯碼器及對應譯碼顯示數碼管。
4、單片機硬件結構及配置：
4.1 單片機微處理器：8031/80C196KB可換。
4.2 存儲器：程序存儲器、數據存儲器、I/O接口統一編址追多達64K。
4.3 I/O接口苦芯片：8255、8250、8279、A/D、D/A轉換、簡單并行輸出二個，并行輸入一個、串－并轉換接口一個。
4.4 實驗電路：24鍵鍵盤一個，六位LED數字顯示、邏輯電平輸入開關、發光二極管顯示、步進電機、直流電機、繼電器、音響等電路。
4.5EPROM寫入裝置：可對27C64、27C128、27C256等EPROM芯片進行讀寫。
5、單片機軟件及仿真功能：
5.1全下拉式菜單。
5.2支持ASM51、ASM96、PLM96、C51等編程語言。
5.3可進行源語言級調試，具有斷點、單步、跟蹤、瀏覽等操作。
5.4支持仿真功能，用戶仿真空間48K。
5.5支持對EPROM的空白檢查、讀、寫、反匯編、存盤等操作。
6、單次脈沖：每撥一次鈕子開關輸出一對正負脈沖。
7、外測交直流二用電流表：精度0.5級，三位半數字式顯示，測量范圍：0－999mA。
8、外測交直流二用電壓表：精度0.5級，三位半數字顯示，測量范圍：0－99V。
二、 學生實驗桌 ：一桌二座，桌面中央設置九孔通用電路插板，元件盒在其上接插成數字、模擬實驗電路完成實驗。元件盒盒體透明，內裝元件一目了然，盒蓋印有不會(huì )褪色元件符號，盒蓋與盒體采用科學的壓卡式結構，維修拆裝方便。實驗桌左右各有一個柜，柜中存放元器件，中部抽屜存放工具、萬用表、導線等。桌面尺寸：160×70cm。
三、 器材配備 （以24座為例，詳見發貨清單）
12臺實驗臺、12張學生實驗操作桌、l臺主控演示臺、13只MF500萬用表、13只數字萬用表、39只指針式1.5級直流電流表，25套電烙鐵及烙鐵架,13套實驗所需的電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成、可控硅、邏輯電平開關、邏輯電平指示等元件盒。13套聲傳感器、直流電機、步進電機等。13套剝線鉗、螺絲刀、尖嘴鉗等工具。
四、用戶自備器材: 雙蹤同步示波器（型號不限）、毫伏表、滑線變阻器。
三、實驗項目:
|
(一)模擬部分
l·電壓負反饋偏置電路
2·分壓式電流負反饋偏置電路
3·用二極管穩定工作點
4·共基極放大電路
5·共集電極放大電路
6·共源極基本放大電路
7·場效應管共漏極電路
8·場效應管共柵極電路
9·單管阻容放大電路
10·變壓器耦合放大電路
11·甲類功率放大電路
12·串聯電流負反饋電路
13·串聯電壓負反饋電路
14·并聯電壓負反饋電路
15·并聯電流負反饋電路
16·共基共射極放大電路
17·自舉射極輸出電路
18·NPN一PNP直接耦合放大電路
19·用負反饋消除自激振蕩
20·晶體管開關作用
21·變壓器反饋式振蕩電路
22·電容三點式振蕩電路
23·電感三點式振蕩電路
24·差動放大電路的基本形式
25·長尾式差動放大電路
26·雙電源長尾式差動放大電路
27·運放用作交流比例放大
28·反相輸入保護措施
29·同相輸入保護措施
30·電源極性錯接的保護
31·RC高通電路
32·利用三極管來保護器件
33·差動輸入運算電路
34·快速積分電路
35·模擬一階微分方程電路
36·模擬二階微分方程電路
37·基本對數運算電路
38·實用微分電路
39·反對數放大基本電路
40·簡單的過零比較電路
41·利用二級管作為上限檢測幅度選擇電路
42·下限幅度選擇電路
43·RC無源網絡(luò )的低通濾波電路
44·同相輸入一階低通濾波電路
45·反相輸入一階低通濾波電路
46·簡單的二階RC濾波電路
47·典型二階RC有源低通濾波電路
48·典型二階高通有源濾波電路
49·基本帶通濾波電路
50·典型帶通濾波電路
51·矩型波振蕩電路
52·寬度可調的矩形波發生器
53·幅54·單相半波整流電路
55·單相全波整流電路 頻可調的鋸齒波發生器
56·電容濾波電路
57·電容濾波帶電阻負載
58·RC濾波電路
59·基本LC濾波電路
60·二倍壓整流電路
61·三倍壓整流電路
62·基本穩壓電路
63·基本調整管穩壓電路
64·具有放大環節的穩壓電路
65·單相半波可控硅整流
66·電子調壓電路
67·電子催眠器一一趣味性實驗一
68·電子門鈴電路一一趣味性實驗二
69·電子報警電路一一趣味性實驗三
(二)數字部分
l·TTL集成邏輯門的參數測試
2·CM0S邏輯門的參數測試
3·TTL集成電極開路門與三態輸出門的應用
4·與、非、或、與非門電路實驗
5·半加器電路實驗
6·全加器電路實驗
7·RS觸發器實驗
8·D觸發器實驗
9·JK觸發器實驗
10·T觸發器實驗
11·JK型觸發器轉換成D觸發器
12·D型觸發器轉換成JK觸發器
13·計數器實驗
14·MSI移位寄存器及其應用
15·譯碼器及其變換方式
16·MSI數據選擇器及邏輯設計
17·微分型單穩態電路
18·環形多諧振蕩器
19·利用門電路構成編碼器分配器、選擇器 |
20·組合電路的設計之一——編碼轉換
21·組合電路的設計之二——顯示電路
22·同步時序電路的設計
23·計算機時序電路的設計
24·集成定時器測試及應用
25·CM0S集成A/D、D/A轉換電路實驗
26·二極管非門、或非門電路
27·三極管非門、與非門、或非門電路
28·異步十進制減法計數器
29·異步十進制加法計數器
30·綜合能力培訓實驗一一電子秒表
（三）單片機實驗開發系統部分：
CJ系列單片機MCS-51實驗內容
軟件實驗
實驗一 清零程序
實驗二 拆字程序
實驗三 拼字程序
實驗四 數據區傳送子程序
實驗五 數據排序
實驗六 查找相同數個數
實驗七 無符號雙字節快速乘法子程序
實驗八 多分支程序
實驗九 脈沖計數(定時／計數器實驗)
實驗十 脈沖計數／秒(定時，計數器綜合實驗)
實驗十一 電腦時鐘(定時器、中斷綜合實驗)
硬件實驗
實驗一 PI口亮燈實驗
實驗二 PI口轉彎燈實驗
實驗三 P3.3口輸入，PI口輸出
實驗四 工業順序控制
實驗五 8255 ABC口輸出方波
實驗六 8255PA口控制PB口
實驗七 8255控制交通燈
實驗八 簡單I/O擴展
實驗九 A/D轉換實驗
實驗十 D/A轉換實驗
實驗十一 8279鍵盤顯示實驗
實驗十二 通用打印機
實驗十三 微型打印機打印字符、典線、漢字
實驗十四 TV-G顯示接口板(一)
實驗十五 TV-G顯示接口板(二)
實驗十六 TV-G顯示接口板(三)
實驗十七 電子音響
實驗十八 繼電器控制
實驗十九 步進電機控制
實驗二十 8253方波
CJ系列單片機MCS-96實驗內容
軟件實驗
實驗一 清零程序
實驗二 拆字程序
實驗三 拼字程序
實驗四 數據區傳送子程序
實驗五 數據排序
實驗六 查找相同數個數
實驗七 無符號雙字節快速乘法子程序
實驗八 多分支程序
硬件實驗
實驗一 Pl口亮燈實驗
實驗二 Pl口轉彎燈實驗
實驗三 P3.3口輸入，Pl口輸出
實驗四 工業順序控制
實驗五 8255 ABC口輸出方波
實驗六 8255PA口控制PB口
實驗七 8255控制交通燈
實驗八 簡單I/O擴展
實驗九 A/D轉換實驗
實驗十 D/A轉換實驗
實驗十一 8279鍵盤顯示實驗
實驗十二 通用打印機
實驗十三 TV-G顯示接口板
實驗十四 繼電器控制
實驗十五 8253方波
實驗十六 步進電機控制
CJ系列單片機MCS-88實驗內容
實驗一 A/D轉換實驗
實驗二 D/A轉換實驗(一)
實驗三 D/A轉換實驗(二)
實驗四 8255并行口實驗(一)
實驗五 8255A并行口實驗(二)
實驗六 定時器/計數器(一)
實驗七 8259單級中斷控制器實驗
實驗八 串行接口和應用(一)串行發送
實驗九 串行接口應用(二)串行接收
實驗十 小直流電機調速實驗
實驗十一 步進電機控制
實驗十二 繼電器控制
實驗十三 存貯器讀寫實驗
實驗十四 電子琴實驗
實驗十五 簡單I/O口擴展實驗 |
●漏電保護:漏電動作電流3OmA
