一、 結構與配備

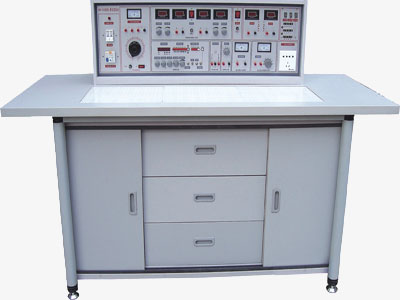

（一）實驗桌：學生實驗桌12張，一桌二座，實驗桌外形尺寸為160×70×80cm。桌子中央配置九孔電路插板，電路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路。元件盒盒體透明直觀，內裝電阻、電容、電感、二極管、三極管、場效應管、可控硅等元件來完成原理實驗。內裝元件一目了然，盒蓋印有不會(huì )褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、拆裝方便。實訓項目由二十幾套特制實訓電路板和相應元器件來完成。每張操作桌配有一粒膠皮板，保護通用電路板和桌面(如需要在桌上放置電動機、焊接等) 桌子下部是元器件儲存柜，放置實驗元件、器 材、工具等。
（二）示教控制臺：1臺示教臺，分別控制12臺學生實驗臺的電源，通用電路板演示屏立在實驗臺上，尺寸：160×70mm。用于講解、演示。
（三）實驗臺，共13臺，學生實驗桌和示教臺上各配備1臺。
（四）器材配備：
MF-500萬用表13只，數字萬用表13只，臺鉆1臺，電烙鐵及烙鐵架25套，微型手鉆1臺，放置臺鉆桌1張，13套尖嘴鉗，斜口鉗，螺絲刀，扳手，鑷子等工具，敷銅板13片，初步焊接通用線路板及組件13套，13×22套模電、數電技能實訓考核組件（包括特制線路板及相應元器件），雙門立柜2個，13套實驗所需的電阻，電位器，二極管，三極管，場效應管，集成，可控硅，傳感器，邏輯電平開關，特制通用集成座等，學生凳25張。
二、實驗項目
1、模擬部分實驗
1.二極管的正、反相特性 |
11.變壓器耦合推挽功率放大器 |
|
2.晶體三極管的輸入、輸出特性 |
12.0TL功率放大器 |
|
3.晶體管共射極單管放大器 |
13.集成功率放大器 |
|
4.兩級阻容耦合放大電路 |
14.單相橋式整流電路 |
|
5.負反饋對放大器性能的影響 |
15.串聯型晶體管直流穩壓電源(設計性實驗) |
|
6.場效應管放大器 |
16.集成直流穩壓電源 |
|
7.差動放大電路 |
17.單結晶體管特性 |
|
8.運算放大器指標測試 |
18.單結晶體管觸發電路 |
|
9.集成運算放大器的基本應用(多種模擬運算電路) |
19.晶閘管簡單測試 |
|
10.集成運算放大器非線性應用（多種波形發生器） |
20.晶閘管可控整流電路 |
利用上述20項實驗元器件還可完成下面實驗項目
l．電壓負反饋偏置電路 |
36．模擬二階微分方程電路 |
|
2．分壓式電流負反饋偏置電路 |
37．基本對數運算電路 |
|
3．用二極管穩定工作點 |
38．實用微分電路 |
|
4．共基極放大電路 |
39．反對數放大基本電路 |
|
5．共集電極放大電路 |
40．簡單的過零比較電路 |
|
6．共源極基本放大電路 |
41．利用二級管作為上限檢測幅度選擇電路 |
|
7．場效應管共漏極電路 |
42．下限幅度選擇電路 |
|
8．場效應管共柵極電路 |
43．RC無源網絡(luò )的低通濾波電路 |
|
9．單管阻容放大電路 |
44．同相輸入一階低通濾波電路 |
|
10．變壓器耦合放大電路 |
45．反相輸入一階低通濾波電路 |
|
11．甲類功率放大電路 |
46．簡單的二階RC濾波電路 |
|
12．串聯電流負反饋電路 |
47．典型二階RC有源低通濾波電路 |
|
13．串聯電壓負反饋電路 |
48．典型二階高通有源濾波電路 |
|
14．并聯電壓負反饋電路 |
49．基本帶通濾波電路 |
|
15．并聯電流負反饋電路 |
50．典型帶通濾波電路 |
|
16．共基共射極放大電路 |
51．矩型波振蕩電路 |
|
17．自舉射極輸出電路 |
52．寬度可調的矩形波發生器 |
|
18．NPN一PNP直接耦合放大電路 |
53．幅頻可調的鋸齒波發生器 |
|
19．用負反饋消除自激振蕩 |
54．單相半波整流電路 |
|
20．晶體管開關作用 |
55．單相全波整流電路 |
|
21．變壓器反饋式振蕩電路 |
56．電容濾波電路 |
|
22．電容三點式振蕩電路 |
57．電容濾波帶電阻負載 |
|
23．電感三點式振蕩電路 |
58．RC濾波電路 |
|
24．差動放大電路的基本形式 |
59．基本LC濾波電路 |
|
25．長尾式差動放大電路 |
60．二倍壓整流電路 |
|
26．雙電源長尾式差動放大電路 |
61．三倍壓整流電路 |
|
27．運放用作交流比例放大 |
62．基本穩壓電路 |
|
28．反相輸入保護措施 |
63．基本調整管穩壓電路 |
|
29．同相輸入保護措施 |
64．具有放大環節的穩壓電路 |
|
30．電源極性錯接的保護 |
65．單相半波可控硅整流 |
|
31．RC高通電路 |
66．電子調壓電路 |
|
32．利用三極管來保護器件 |
67．電子催眠器一一趣味性實驗一 |
|
33．差動輸入運算電路 |
68．電子門鈴電路一一趣味性實驗二 |
|
34．快速積分電路 |
69．電子報警電路一一趣味性實驗三 |
|
35．模擬一階微分方程電路 |
|
2、數字部分實驗
l．TTL集成邏輯門的參數測試 |
16．MSI數據選擇器及邏輯設計 |
|
2．CM0S邏輯門的參數測試 |
17．微分型單穩態電路 |
|
3．TTL集成電極開路門與三態輸出門的應用 |
18．環形多諧振蕩器 |
|
4．與、非、或、與非門電路實驗 |
19．利用門電路構成編碼器分配器、選擇器 |
|
5．半加器電路實驗 |
20．組合電路的設計之一一一編碼轉換 |
|
6．全加器電路實驗 |
21．組合電路的設計之二一一顯示電路 |
|
7．RS觸發器實驗 |
22．同步時序電路的設計 |
|
8．D觸發器實驗 |
23．計算機時序電路的設計 |
|
9．JK觸發器實驗 |
24．集成定時器測試及應用 |
|
10．T觸發器實驗 |
25．CM0S集成A/D、D/A轉換電路實驗 |
|
11．JK型觸發器轉換成D觸發器 |
26．二極管非門、或非門電路 |
|
12．D型觸發器轉換成JK觸發器 |
27．三極管非門、與非門、或非門電路 |
|
13．計數器實驗 |
28．異步十進制減法計數器 |
|
14．MSI移位寄存器及其應用 |
29．異步十進制加法計數器 |
|
15．譯碼器及其變換方式 |
30．綜合能力培訓實驗一一電子秒表 |
三、實訓項目
1. 低壓驗電表的使用。
2. 滅火器的操作方法。
3. 口對口人工呼吸法和胸外心臟壓擠法觀察。
4. 常用工具的使用與識別。
5. 常用導線的連接和絕緣的恢復。
6. 電烙鐵的拆裝與焊接技能訓練。
7. 電工識圖訓練。
8. 配電板安裝。
9. 室內配線。
10. 室內照明線路安裝。
11. 電流表、電壓表的安裝。
12. 萬用表轉換開關的使用和讀數。
13. 交流電壓的測量。
14. 直流電壓、直流電流的測量。
15. 電阻的測量。
16. 兆歐表、鉗形電流表接地電阻測定儀的使用。
17. 常用開關類電器拆裝。
18. 交流接觸器的拆卸與組裝。
19. 熱繼電器與時間繼電器的拆卸和組裝。
20. 常用啟動器的結構觀察及檢測。
21. 小型變壓器的制作。
22. 小型變壓器故障檢查與排除。
23. 三相鼠籠式電動機的拆裝與測試。
24. 三相鼠籠式電動機運行巡視。
25. 三相鼠籠式異步電動機的定期檢修。
26. 三相鼠籠式異步電動機故障分析。
27. 定子繞組局部故障的排除。
28. 單相電容式電動機繞組的拆換。
29. 單相電容式電動機故障與排除。
30. 手動正轉控制線路的安裝與檢修訓練。
31. 接觸器點動正轉控制
32. 具有自鎖的正轉控制。
33. 具有過載保護的正轉控制。
34. 接觸器聯鎖的正反轉控制。
35. 按鈕聯鎖的正反轉控制線路。
36. 按鈕、接觸器復合聯鎖的控制線路。
37. 接觸器控制Y-△降壓控制。
38. X62-W型銑床主軸與進給電機的聯鎖控制。
39. 時間繼電器控制Y-△降壓起動控制。
40. C620-1型車床控制線路的模擬安裝。
41. 直流電動機的拆裝訓練（教師演示）。
42. 直流電動機的檢修訓練（老師演示）。
