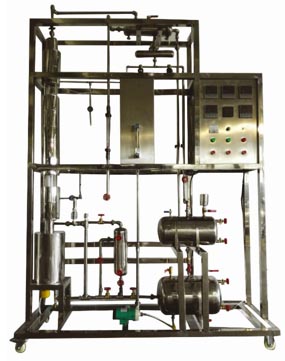

HYJL-1篩板精餾塔實驗裝置

一、實驗目的：
1. 體現連續精餾塔的基本結構及流程；
2. 體現連續精餾塔的操作方法；
3. 測定板式精餾塔全塔效率、單板效率和壓降；
4. 能夠檢測篩板塔中靈敏板溫度的變化；
5. 掌握氣相色譜儀的使用方法。

二、設計參數
體系：乙醇-水。
操作壓力：常壓操作。
進料量：4~10 l/h。
全塔效率：30~50%，單板效率：30~50%。
外形尺寸
三、對象部分：設備主體1820 ×710 ×3100；304不銹鋼塔體（篩板）：φ57×1000mm（篩板數10塊），可拆卸，板間距100mm,開孔率6%,單溢流降液管,高硼硅玻璃塔段兩個：φ60×100mm。
測控部分：流量測量及取樣集成于對象之上；溫度測量集成于控制柜之上，控制柜，530 ×450 ×1700，噴塑。
外配設備：學校若用色譜檢測,還需預留載氣鋼瓶及色譜儀的空間。
四、公用工程
水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口及轉子流量計進入塔頂的冷凝器后排出。
電：電壓AC220V，功率3kW，標準單相三線制；
每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：無。
五、實驗物料
乙醇、去離子水。
六、對象組成
料液槽：1只，不銹鋼材質制造。
料液泵：磁力驅動循環泵，揚程1.5m，流量8L/min。
料液換熱器：外殼，不銹鋼材質；換熱蛇管，紫銅材料。
塔釜：不銹鋼材質；電加熱管，銅材質。
塔體：由10塊帶降液管篩板，兩個高硼硅玻璃視盅組成。
塔頂：一個冷凝器，外殼，不銹鋼材質；換熱蛇管，紫銅材料。
控制柜：帶漏電保護空氣開關，儀表及料液泵電源。
