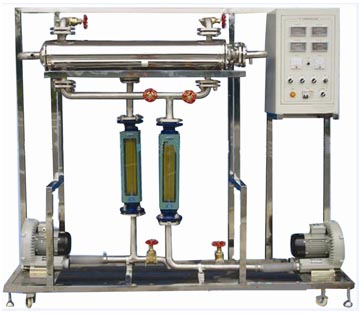

HYKZQ-1空氣—蒸汽給熱系數測定實驗裝置

一、實驗目的
了解間壁式傳熱元件，觀察水蒸汽在水平管外壁上的冷凝現象
掌握給熱系數測定的實驗方法，學會(huì )其實驗數據的處理方法
掌握蒸汽發生器的使用方法，了解影響給熱系數的因素和強化傳熱的途徑

二、裝置特點
主要化工參量采用工業應用級別的檢測和顯示儀表，渦輪流量計+變頻器+無紙記錄儀作為流量的主控手段；
實驗除可直接在控制柜進行所有操作外，還可遠傳至電腦展開智能調節及顯示儀表+串口通訊＋上位監控計算機模式；
采用工業上廣泛應用的工控組態軟件平臺，運行穩定，界面友好。
三、設計參數
雷諾數Re：<3.5×104。
冷流體（空氣）流量：2～20m3/h。
冷流體（空氣）溫度：常溫～80℃。
熱流體（蒸汽）壓力：蒸汽發生器最大0.5MPa，換熱器內0.01MPa。
熱流體（蒸汽）溫度：100～105℃。
四、外形尺寸
對象部分：2000×550×1650 (長×寬×高mm)，不銹鋼材質框架（帶滑輪及禁錮腳）。
測控部分：噴塑控制箱集成于對象之上（含接地柱）。
外配設備：蒸汽發生器610×580×1200(長×寬×高mm)。
五、公用工程
水：蒸汽發生器自帶貯水箱（含液位自動控制系統），實驗前用清潔水源注滿，實驗過程中需保持供水水源始終處于打開狀態，實驗結束后排空發生器中所有的水即可。
電：需兩種，電壓AC220V，功率0.7kW，標準單相三線制；
電壓AC380V，功率6kW，三相四線制（三火線一零線）。
每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：水蒸汽，來自蒸汽發生器（全自動蒸汽發生器，最大0.5MPa）；空氣，來自風機。
六、實驗物料：空氣和水蒸汽。
七、對象組成
風機：與系統軟連接減震降噪，旁路閥調節風量。
冷流體進出：不銹鋼材質，DN25，進口閘閥調節流量，換熱器進口段法蘭連接轉子流量計。
換熱器：冷流體通過的紫銅管φ19×1.5，長為1000mm；水蒸氣通過的紫銅管：φ19×1.5，長為250mm，側向排孔。換熱器兩端不銹鋼法蘭，并設不凝性氣體引出口，銅球閥開閉。換熱器整體不銹鋼，2組不銹鋼視鏡。
熱流體進出管：不銹鋼材質，DN15，保溫層。針形閥調節蒸汽壓力，壓力表。
控制面板：帶漏電保護空氣開關，儀表及風機電源，數顯表2臺
