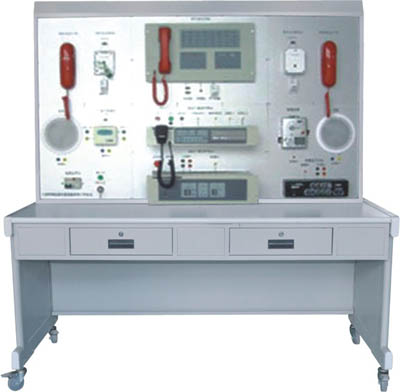

HY-X2型消防廣播電話系統實訓裝置
一、裝置組成：
消防廣播電話系統實訓裝置的系統元器件全部采用實物，整個實訓裝置主要由錄放單元、功放單元、廣播切換模塊、總線火警通訊盤、電話模塊、多種消防電話、音箱、音源等組成。
二、系統實驗實訓功能：
能進行電話及廣播切換等聯動操作演示、緊急通話、電話主機與分機操作、背景音響與火警緊急廣播的切換、系統功能設置、線路設計與連接、故障設置、判斷及排除等實驗和實訓，有音源擴展端口，并可與消防系列中其它設備聯網進行各種綜合實訓。
三、系統技術指標：
工作電壓：?jiǎn)蜗嗳�(xiàn)220V±5% 50Hz，整機容量：＜200W；
外型尺寸：教學系統，150×70×180cm3
安全保護：具有漏電自動保護裝置，故障設置：具有故障設置系統
四、實訓項目：
1、廣播主機的操作，火警狀態下緊急廣播的切換操作；
2、單點廣播，廣播話筒的操作，系統功能設置；
3、背景音樂(lè )下的火警緊急廣播切換
4、無人執勤時應廣播的自動切換設置
5、廣播分配主機的操作，軟件設置錯誤的判斷與糾正
6、與消防報警系統的互聯操作，線路故障的判斷與處理
7、按線路圖將各部分連線，設計并安裝一個簡易應用系統
8、火警通訊主機的操作，系統功能設置
9、主機與電話分機的通訊操作，分機電話的操作
10、火警電話通訊廣播的連接與操作
11、火警電話記錄與錄音的播放操作
12、電話模塊接線的操作，與消防報警系統的互聯操作
13、按線路圖將各部分連線，設計并安裝一個簡易應用系統
五、設備技術參數：
1、廣播錄放盤：
廣播錄放盤一套，要求采用計算機控制技術，整機高可靠、操作簡潔直觀，多項自動功能，體現以人為本的設計思想。
上電方式（復位、正常、線路1），四種鐘聲后面板可置，方便用戶遙控電源啟動。
32分鐘99段電子錄音機，聯動自動錄音，事故狀態下無人值守自動播放。
采用平插盒式磁帶放音機，自動翻面、循環播放，非事故狀態下自動播放。
完美的話筒工作系統：手持鍵控啟動、“叮咚”提示音進入、小音量背景音樂(lè )、防音頻回饋肅叫、軟切換音源、循環放音可選。
兩個各自獨立的音頻輸出口：事故廣播輸出口和正常廣播輸出口。
正常廣播輸出口在事故啟動時依然輸出背景音樂(lè )，適用于非事故地區的不間斷廣播。
正常啟動下，兩個輸出口輸出同樣的信號；事故啟動下，僅有事故廣播輸出口輸出事故廣播信號，而正常廣播輸出口繼續輸出事故啟動前的背景音樂(lè )信號。
兩個標準外線輸入口：外線1（可控口）。外線2（非啟動口）。
C線聯動控制口，緊急情況下可自動啟動。
J線聯動檢查口，隨時檢查C線連接是否良好。
D線聯動回答口，事故啟動期間送出回答信號。
遙控24V輸出口，事故啟動期間送出24V電平，可遙控其它設備啟動。
操作方便的按鍵式監聽音量調節，關機時儲存音量。
軟件程序可升級，滿足用戶特殊使用要求。
2、GT152功率放大器：
功率放大器二套，要求選全觸摸按鍵開關、32級音量數字控制、音量?jì)Υ嬗洃�，開機自動賦值、放音音量LED條形顯示表、輸出電平LED條型顯示表、高速反應鎖存式輸出過載保護、輸出短路保護，自動復原、開機延時輸出保護、供電具有欠壓和過壓保護采用大型散熱器散熱，并有過熱保護功能過載顯示燈，告警顯示燈，告警輸出時可供給聯動控制器信號外控啟動端口，自動上電，實現語音報警廣播的聯動功能
供電電源：直流供電型：DC24V±4V；交直流供電型：AC220V，DC24V±4V；
交流供電型：AC220V
輸出特性：定壓120V
使用條件：①溫度：－10℃至40℃
②濕度：≤90%RH
儲存條件：①溫度：－15℃至45℃
②濕度：≤80%RH
諧波失真：63Hz-16KHz ≤5%
頻率特性：63Hz-16KHz ≤1dB
輸入電平：0 dB
輸入阻抗：平衡式 600（歐姆）
信噪比：①低阻傳聲器：≥55dB
②線路輸入：≥70dB
電壓調整率：≤2dB
3、火警對講電話主機：
火警對講電話主機一套，要求選總線型的，并具有以下全部功能和指標：
實現主機與分機的點對點雙向呼叫及語音對講；
能錄入用戶信息，在有火警發生時自動撥通預設報警電話將用戶信息發送出去；
帶有隔離接口，能夠與網上其它節點通信，接受火災報警控制器傳送的火警和故障信息，或將對講電話的工作狀態傳送給報警控制器；
有自動尋呼功能，能夠在接受到火警或故障信息后，自動撥通用戶設置的自動尋呼號，將火警或故障發生部位發送至用戶尋呼機上；
有不少于5分鐘的對講錄音功能，能自動記錄追近5分鐘內的通話；
能同時與6臺分機對講；
編址分機有兩種形式，一種為帶對講手柄的壁掛型，另一種為墻壁插孔型；
有四組各40個部位的一對一呼叫按鈕。
工作電源：DC26.5V±1V，≤0.5A;
信號制式：DTMF;
失真：≤5%（at 1KHz）;
信噪比：≥40dB;
負載能力：系統可連接多達160臺編址插件，其中可有多達16臺壁掛式編址分機，主機可同時與6臺分機通話;
使用環境：
溫度：-10℃ ～+50℃;
濕度：< 95%（40℃）不結露。
4、火警對講電話分機：
火警對講電話分機二套，要求選同主機配套的。
5、電話接口模塊：
電話接口模塊二套，主機可通過此模塊與普通電話分機相互呼叫。
工作電壓DC24V±2V 工作溫度O℃～40℃
線路信號電平：DTMF方式 傳輸衰耗 ≤5dB
編碼方式 七位二進制
溫度 -10℃～50℃ 濕度 ≤95％RH(40℃±2℃)
7、廣播切換模塊：
廣播切換模塊一套，要求選用于在防火分區中直接以編碼方式對消防廣播進行分區切換或樓層切換，也可用于防火分區內背景廣播與消防廣播之間的切換控制。
工作電壓DCl 8V～24V 靜態電流800uA
動作電流2．0mA h形尺寸：1 00mm×80mm x 35mnl
觸點容量DC30V／2A AC 125V／1A
使用環境
溫度：-10℃～50℃ 濕度 ≤95％RH(40℃±2℃)
8、H-501吸頂音箱：
吸頂音箱二套。
額定輸入音頻電壓100V～120V 輸出功率：3W
特性阻抗：80Ω 特性靈敏度：90士3dB
外型尺寸 φ200mm×106mm
