序號

設備名稱

主要功能及技術要求

單位

數量

執行標準或質量要求

備注

1

臺虎鉗

具有夾緊、固定待加工工件功能，可輔助開展鉗工操作。

鉗口寬度：≥ 150 mm

臺

20

GB/T9813.1—2016

2

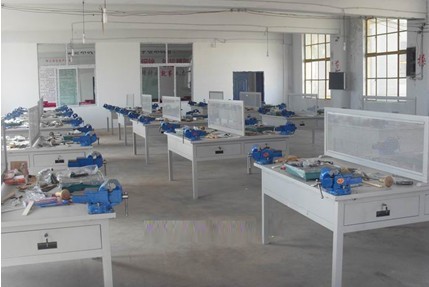

鉗工工作臺

能固定安裝臺虎鉗，可存放常用鉗工工具及量具。

1. 桌面尺寸：≥1 500 mm × 750 mm

2. 桌面高度：750～800 mm

3. 承載重量：≥ 300 kg

工位

20

3

臺鉆

具有鉆削功能，可進行零件鉆孔、攻螺紋等。

最大鉆孔直徑：≥ 12 mm

臺

5

JB/T5245.1—2006

4

劃線平板

可用作平面度，直線度等形位公差測量基準，可用于零件劃線研磨加工，設備安裝等。

1. 平板規格：≥1 000 mm × 750 mm ；

2. 工作面硬度：170～240 HB；

3. 平板精度等級：≥2 級

塊

5

GB/T22095—2008

5

劃線方箱

能夠進行零部件的平度、垂直度等的檢驗和劃線等。

1.方箱規格：≥ 200 mm × 200 mm × 200 mm ；

2.工作面的平面度：≥0 級；

3.工作面的垂直度、平行度及 V 型槽對底面和

側面的平行度：≥1 級

塊

5

JB/T3411.56—1999

6

鉗工工具

銼刀、手錘、可調節鋸弓等

套

20

7

量具

游標卡尺、高度尺、角度尺、千分尺、卡規等

套

20

GB/T1214.2 — 1992

GB/T 1216 — 2004

JB/T10865 — 2008
