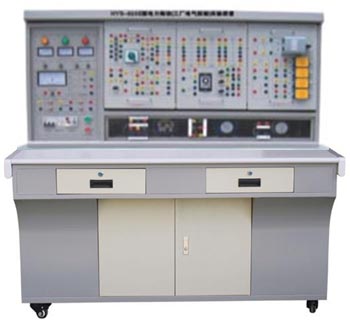

HYS-820型電氣控制實訓裝置
一、概述
電氣控制實訓裝置是基于“電力拖動”、“電氣控制技術”、“繼電接觸控制”等課程實驗大綱的要求，特別適用于各院�，F階段實驗設備的更新改造，為高等專業學校、職業技術學院、技能培訓新建或擴建實驗室，迅速開設實驗課程提供了要求的實驗裝置。本裝置充分培養學生的動手能力，可完成工科專業多課程如“電力拖動”、“電氣控制技術”等實驗。
二、特點
1、綜合性強：本實驗裝置綜合了目前國內各類院校電氣控制課程的全部實驗項目，
用戶可根據需要選購實驗部件，實驗的深度可根據需要作靈活調整，普及與提高可根據教學的進度有機地結合。
2、科學性強：裝置占地面積少，節約實驗用房，減少基建投資；實驗室整齊美觀，改善實驗環境；實驗內容豐富，設計合理，除了加深理論知識外，還可結合實際情況開設出設計性、綜合性實驗。
3、安全性強：設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量?jì)x表均有的保護功能，使用安全可靠。電機裝在實驗臺內，用透明有機玻璃做隔離面板，電機運轉情況一目了然，又提高安全性。
三、技術性能
1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
3、外形尺寸：135×72×155cm3
4、裝置容量：＜1.0KVA
四、裝置的配備
本裝置主要由電源儀器控制屏、掛箱、實驗桌、電機及專用導線組成。
（一）電源儀器控制屏
控制屏為雙層亞光密紋噴塑結構，鋁質面板，為實驗提供三相交流電源、測量?jì)x表及安全保護裝置。
1、三相電源輸入指示燈，指示外部電源與實驗通斷情況。
2、三相線電壓指示交流電壓表，450V，3只。
3、三相四線電源輸出，具有過載、短路、漏電保護。
4、5A交流電流表1只。
5、四路電流測量插座。
（二）實驗桌
實驗桌主體為雙層鐵質亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，造型美觀大方。
（三）實驗掛箱
1、繼電接觸控制（一）
熔斷器五只，按鈕一只（綠），變壓器一只（380/36+6.3），轉換開關一只，信號燈三只，整流電路，能耗制動電阻（510Ω/50W），交流接觸器一只，熱繼電器一只。
2、繼電接觸控制（二）
行程開關四只，倒順開關一只，熱繼電器一只。各器件的工作端子均已引到面板上，供實驗接線用。
3、繼電接觸控制（三）
交流接觸器三只，通電延時時間繼電器一只，熱繼電器一只，控制按鈕三只（二綠一紅）。各器件的工作端子均已引到面板插座上，供實驗接線用。
4、直流電機調速與工作電源掛箱
提供0～220V/2A直流電源和直流電機調速（Ra、Rf）組件。
5、直流電機一臺（200W），固定在控制屏右下方，透過透明有機玻璃能看清電機的工作狀況。
6、交流三相鼠籠電機二臺（Y/△ 380V），固定在控制屏右下方，透過透明有機玻璃能看清電機的工作狀況
7、實驗連接線：采用高可靠護套結構手搶插連接線，里面采用無氧銅抽絲而成，頭發絲般的多股線，外包聚氯乙烯絕緣層，具有柔軟、耐壓、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。。
8、工具：配備MF-47萬用表一只，尖嘴鉗一把，″–、+″字螺絲刀各一把。
四、基本實驗項目：
1．閘刀開關正轉控制線路
2．接觸器點動正轉控制線路
3．具有自鎖的正轉控制線路
4．具有過找保護的正轉控制線路
5．倒順開關控制正反轉控制線路
6．接觸器聯鎖的正反轉控制線路
7．按鈕聯鎖的正反轉控制線路
8．按鈕接觸器復合聯鎖控制線路
9．自動往返行程控制線路
10．接觸器控制串聯電阻降壓起動線路
11．時間繼電器控制串聯電阻降壓控制線路
12．手動Y/△降壓起動
13．接觸器控制Y/△降壓起動
14．時間繼電器控制Y/△降壓起動
15．QX3-13型Y/△自動起動控制線路
16．半波整流能耗制動控制線路
17．全波整流能耗制動控制線路
18．C620車床電氣控制線路
19．手動降壓起動
20．單相運行反接制動控制線路
21．電動葫蘆電氣控制線路
22．C6163車床電氣控制線路
23．控制電路聯鎖控制線路
24．主電路聯鎖控制線路
25．直流電機啟動
27．直流電機的反速
26．直流電機的調速
28．直流電機制動實驗
|
